صنایع غذایی

خط تولید آب معدنی





خط تولید کامل آب معدنی تمام اتوماتیک

مختصری در مورد صنعت

در دهه های اخیر استفاده از آب معدنی در بین افراد بسیار شایع شده است.چرا که مردم معتقدند در آب های بسته بندی شده مواد معدنی وجود دارد که برای سلامتی مفید هستند و از نظر سلامتی هم مشکلی ندارند.

ظرفیت خط تولید

2000 بطری500 میلی لیتر درساعت،
                                                                                                        700 بطری 1500 میلی لیتر درساعت،
                                                                                                        تزریق درب بطری 2200 قطعه در ساعت
                                                                                                      ماشین قالب دهی بطری  به صورت دمنده:2200
                                                                                  تزریق درب گالن 1200قطعه در ساعت.
                                                                                    خط پرکن و بسته بندی گالن: 300 گالن در ساعت

کشور سازنده

چین

مواد اولیه/کمکی/بسته بندی

بطری 0.5 لیتر  و 1.5 لیتر  از جنس  PET  ، جنس درب بطری
مواد اولیه : آب

مصارف و ویژگی های بارز محصول نهایی

تولید آب معدنی  در بطری های 500 میلی لیتری و 1500 میلی لیتری و گالن 5 لیتری

لیست و تعداد تجهیزات اصلی

Blowing Molding Machine:
1.AOK-2000 fully-automatic blow molding machine
2.Bottle Mold
BST -1800 PE CAP MACHINE LINE:
1.Injection Molding machineBST-1800A
.500MLcapmould 28mm 12cavity cold runner.2.
3. 5gallon cap mold 56mm 4cavity cold runner
4. Hopper Dryer 25KG
5. Autoloader 350KG/HR
6. Water Chiller 5HP
7. Crusher PC-180(2.2kw)
8. Mixer 50kg
Water treatment system (10T)

1. Water Pump (Motor Power: 0.75KW , Running speed: 2900rounds/min )
2. Silica Sand Filter (Capacity: 4T/H , Material: SUS304)

3. Active Carbon Filter) Capacity: 4T/ H, Material: SUS304)
4. Sodium ion Exchange Device) Capacity : 4T/H ,Material :SUS304)

5. Precision Filter (Capacity :4T/H, Material :SUS304stainless steel)

6. Reverse Osmosis(single stage) With mineral pump (Capacity:2T/H)
7. UV Sterilizer/Ozone Sterilizer
8. Finished Water Tank
9. Pipe, Fittings, Material
Filling &Packing Part:
1. 3 IN 1 Bottle washing, filling, capping machine Touch screen control system ) Rinsing, Filling ,Capping Mono block Machine(

2. Conveyor System
3. Lamp inspector
4. shrink sleeve labeling machine
5. Bottle changing parts
6. Automatic Ink Printer
7. Automatic PE Film Shrink Wrapping Machine

Automatic hand-feeding blow molding machine:
1. Automatic hand-feeding blowing machine
2. High pressure air tank
3. High pressure air dryer
4. High pressure air filter
5. Mold chiller
6. Connecting pipe

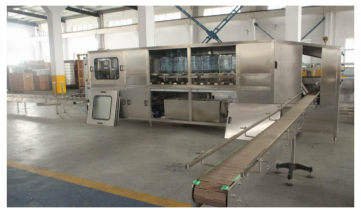

300BPH 5 Gallon Filling & Packing line:
1. Automatic De-capping machine
2. Automatic outside brushing machine
3. Light checker
4. Automatic up-loader
5. QGF-300 washing, filling, capping 3-in-1 unit
6. Cap loader
7. Conveyor system
8. Conveyor motor
9. Steam shrinking tunnel for bottle neck
10. Electric control cabinet
11. Date Printer Ink
12. Automatic round bottle labeling machine

لیست لوازم یدکی/قطعات مصرفی

1. Cap mold
2. 5Gallon Cap One part type
Spare parts  Injection molding machine’s accessories included:
1、Heating band for barrel
2、Heatingbandfornozzle
3、Sealing rings
4、Solid-state relay
5、Proximity switch
6、thermocouple
7、socket head wrench
8、Mold clip
9、Level pad
10、Socket &plug

تعداد و نوع کانتینر مورد نیاز برای حمل تجهیزات

برای کل خط تولید 6 کانتینر 40 HQ کافیست

محل تحویل ماشین آلات

به صورت فوب در بنادر چین
+ هر کدام از بنادر ایران (با پرداخت هزینه های حمل و بیمه توسط مشتری) یا
+ محل کارخانه خریدار (با پرداخت هزینه های حمل خارجی و داخلی، بیمه، هزینه های گمرکی و ترخیص توسط خریدار)

نوع خط از لحاظ اتوماسیون

تمام اتوماتیک مجهز به PLC

شرح مختصر فرآیند تولید

پر کن و  بسته بندی گالن :
ابتدا درب ها به صورت اتوماتیک در Automatic De-capping machine در اورده میشود وتوسط نوار نقاله  دستگاه شسته و شو بیرونی گالن منتقل میشود ، Light checker  به بررسی ناخالص ها میپردازد. گالن ها توسط Automatic bottle loading به دستگاه اصلی میروند. در  QGF-300  که 3 کار ، شستو شو ، پر کردن  و درب گذاری را انجام می دهدکه درب ها توسط Cap loader حمل میشوند
بطری :
بطری ها عبور به سمت دستگاه پرکن از Lamp inspector عبور میکند که ناخالصی هارا چک میند. دستگاه اصلی 3 کار : شست و شو ، پرکردن  و درب گذاری را انجام می دهد که میتوان با تعوض قالب بطری ، بطری های 500 میلی لیتری و 1500 میلی لیتری را پرکند و بطری ها توسط نواز نقاله به دستگاه اتوماتیک برچسب زنی  توسط بخار حمل میشوند و بطری ها کدگذاری و تاریخ گذاری میشوند و در آخر توسط ماشین بسته بندی که ظر فیت آن 2-5 بسته در دقیقه است ، بطری ها را بسته بندی میکند.

خط تزریق بطری و گالن ها:
در این دستگاه با استفاده PET  می توان بطری ها در اندازه ی 500 میلی لیتری و 1500 میلی لیتری ساخت .  پس باید برای ابعاد مختلف قالب ها را تعویض کرد و با استفاده از کمپرسور و فشار هوا و دمیدن آن در قالب بطری ها شکل میگیرند.

تعداد و نوع نیروی انسانی مورد نیاز در هر شیفت کاری

تزریق درب بطری : 1 یا2 کارگر ساده.
ماشین قالب دهی بطری  به صورت دمنده: 1 کارگر
پرکن و بسته بندی : 4 یا 5 کارگر

تأسیسات عمومی مورد نیاز واحد

. Air compress 8KG/0.9M3

خدمات پس از فروش

+خریدار ویزا ، بلیط بازگشت ، هتل و دستمزد روازنه هر فرد 100 USD را فراهم و پرداخت کند
+گارانتی و وارانتی : 12 ماه

شرایط پرداخت

+ 30 درصد پیش پرداخت
+ 60 درصد پس از ساخت ماشین آلات و اخذ تایید گواهی بین المللی بازرسی کیفی و کمی کالا از SGS
+ 10 درصد پس از نصب و راه اندازی

قیمت نهایی

قیمت کل: 404000 دلار

خدمات قابل ارایه توسط «سامانه ملّی معیار»

فروش خط تولید با تمامی تعهدات قید شده
+ نظارت و بازرسی تخصصی و حقوقی بر کلیه عملیات اعتبار سنجی ،گزینش ،خرید و حمل و نصب و راه اندازی +خطوط تولیدی مد نظر خود متقاضی
+ مقایسه تطبیقی اطلاعات و مشخصات فنی و خدمات انواع پروفرما های صادره از ساپلایر های  چینی و اروپایی و ارایه گزارش تخصصی
+ برگزاری مناقصه رسمی جهت خرید ماشین آلات در صورت تمایل مشتری
